水性聚氨酯阻燃，到底选增长型还是反映型？配方工程师的实战对比

??做水性聚氨酯（WPU）配方的工程师，大多会遇到统一个问题：客户要求涂层既环保、柔软、高通明，又要过UL94 V-0，最好还能低烟、不滴落？蒞PU天生极限氧指数（LOI）只有17–19%，在空气中一点就着。

怎么让WPU“防火”？目前主流就两条路：增长型阻燃和反映型阻燃。选哪条？怎么？本文不扯理论，直接对比两条路的主题差距、最新进展和配方实操。

?

??一、两条路的性质区别

增长型阻燃：在WPU乳液中物理掺混阻燃剂（粉体或液体），不扭转化学结构。工艺单一、成本低、品类丰硕。典型的如聚磷酸铵（APP）、三聚氰胺氰尿酸盐（MCA）、氢氧化铝（ATH）、可膨胀石墨等。

反映型阻燃：在WPU合成阶段，把含磷、氮等阻燃元素的单体通过共聚键合到聚氨酯分子链上。阻燃剂“长”在分子链里，不迁徙、不析出、悠久性好。典型的如DOPO衍生物、含磷多元醇等。

?

? ?二、磷氮协效：1+1>2的阻燃逻辑

在深刻两类规划之前，先理解一个主题概想——磷氮协效。

磷系阻燃剂在点火时天生磷酸、聚磷酸，推进WPU表表脱水成炭，形成致密的炭层隔热隔氧；氮系阻燃剂受热分化开释氨气、氮气等不燃气体，稀释氧气并撑起炭层。两者共同，炭层更厚、更密、更不变，阻燃效能远高于单一使用。

? ?这就是为什么WPU阻燃配方中，磷氮搭配险些成了“标配”——不论是增长型还是反映型，最终有效的系统往往都绕不开磷氮协同。

? ?三、增长型阻燃：单一粗鲁，但坑也不少

增长型最大的利益是“拿来就能用”。把阻燃粉体往WPU乳液里一搅，工艺不变，门槛低。

但问题同样显著：相容性差。大无数阻燃粉体是疏水的，WPU乳液是水性的，两者“八字不合”。直接混进去，轻则分散不均、乳液分层，沉则直接破乳。就算勉强做成膜，搁置一段功夫阻燃剂也可能迁徙析出，表表起白霜，阻燃成效衰减。

? ?不外，这几年增长型阻燃也有不少突破。乌兰察布大学王全杰/段宝荣团队设计了一种水溶性氮-磷增长型阻燃剂N-P，解决了相容性问题。8%增长量就能把WPU的LOI从20.2%拉到27.3%，UL94达到V-0级，并且齐全抑造了点火熔滴。锥形量热测试显示，总烟开释量削减了60%以上。

? ?这注明：增长型不是不能，关键要选对“水溶性”或“乳液适配型”的产品。

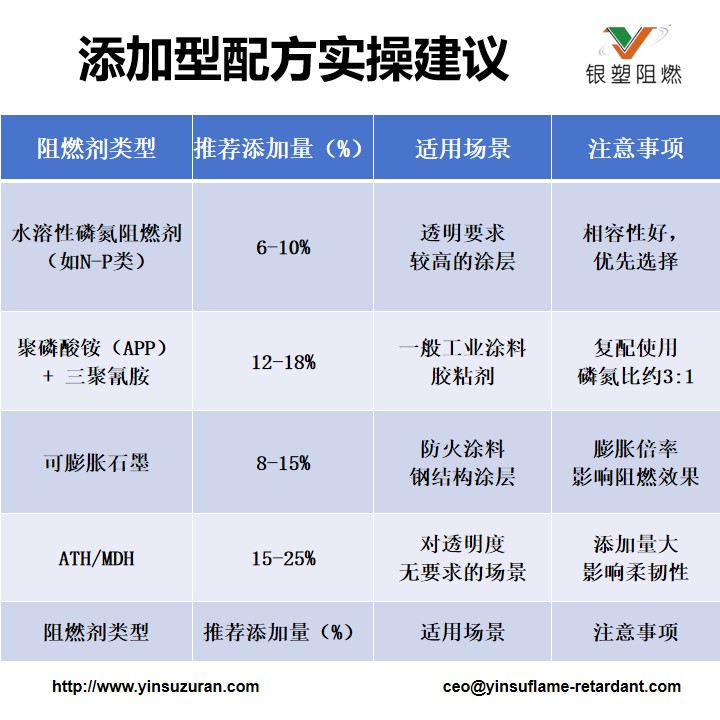

? ?关键提醒：无机粉体（ATH、MDH）在WPU中增长量超过15%时，涂膜通明度显著降落，柔韧性变差，这是好多工程师踩过的坑。若是客户对通明度和手感有要求，优先思考水溶性磷氮系或反映型规划。

?

? ?四、反映型阻燃：一劳永逸，但门槛高

? ?反映型阻燃剂通过化学键“长”在WPU分子链上，不迁徙、不析出，阻燃成效悠久不变。

还是王全杰/段宝荣团队的工作——他们合成了一种含有双DOPO结构的反映型阻燃剂PHED。12%增长量时，LOI从21.2%提升至28.6%，UL94从无等级到V-0，点火无熔滴；砉ご笱哦佑肈OPO-HQ做反映型改性，仅3%增长量就把LOI做到了35.35%。

并且反映型阻燃还有一个暗藏优势：不就义力学机能，有时反而提升。PHED参加WPU硬段构建后，硬段含量增长、氢键作用加强，资料力学机能反而有所提升。

但反映型的短板也很显著：合成工艺复杂、成本高，并且不是所有WPU配方都能“接得住”反映型单体。

关于聚醚型和聚酯型WPU的差距。

? ?配方工程师选型时必要把稳：聚酯型WPU比聚醚型更容易成炭。聚酯链段自身含有酯键，在受热时更容易产生环化反映，形成芳香族结构，对磷氮系阻燃剂的成炭反映更敦睦。因而，同样的磷-氮阻燃系统，在聚酯型WPU中的阻燃成效通常优于聚醚型。若是你的WPU乳液是聚醚型，可能必要适当增长阻燃剂用量或优化磷氮比。

?

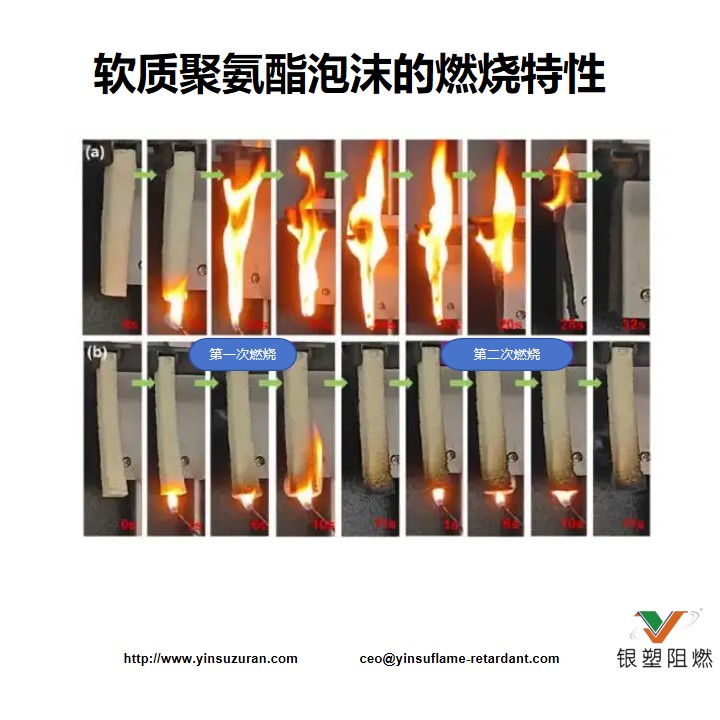

? ?它的极限氧指数（LOI）仅为18.5%左右，在空气中就能持续点火。点火时，泡沫首先熔融塌陷，形成池火，随后剧烈点火，整个过程陪伴着大量烟雾和有毒气体开释。

?

? ?五、延长到PU发泡与PU皮革：两个已验证的配方系统

? ?水性聚氨酯的阻燃思路，同样能够延长到溶剂型聚氨酯系统。以下两个配方已经在PU发泡和PU皮革中得到了尝试验证。

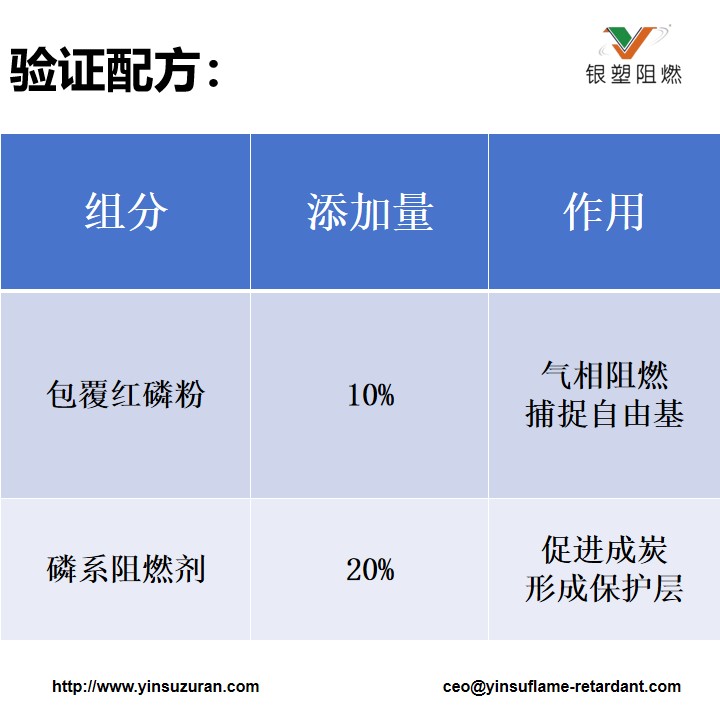

? ?1. PU发泡：包覆红磷 + 磷系阻燃剂

? ?硬质聚氨酯泡沫（RPUF）用于构筑保温、冰箱隔热等领域，对阻燃要求极高。

?

?

?

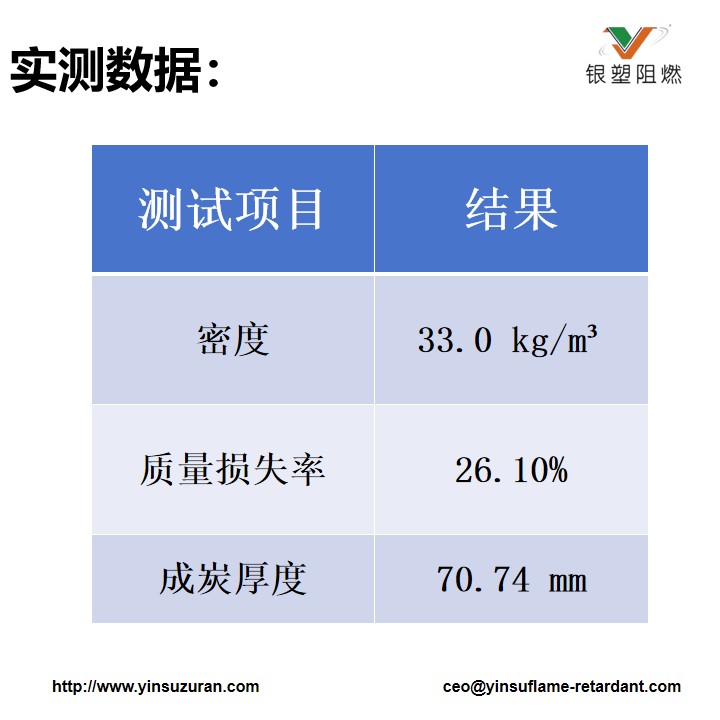

? ?红磷在气相中开释磷系自由基捉拿剂，中断点火链反映；磷系阻燃剂在凝聚相推进PU表表脱水成炭，两者协同，形成厚达70mm以上的致密炭层，有效阻隔热量和氧气。包覆红磷解决了通常红磷与PU基体相容性差、易吸潮、加工易动怒等问题。

?

? 2. PU皮革：磷系阻燃剂 + 氮系阻燃剂

? PU皮革的阻燃要求除了阻燃等级，还要两全低烟、不析出、不黄变、手感柔软。

? ?磷系阻燃剂单独使用时，高温下可能开释磷化氢（PH?）气体。氮系阻燃剂的参与刚好解决了这个问题——磷系阻燃剂与氮系阻燃剂形成协效系统，不仅抑造了PH?的开释，还显著提升了成炭成效和抑烟机能。

? ?为什么这个配方更实用？

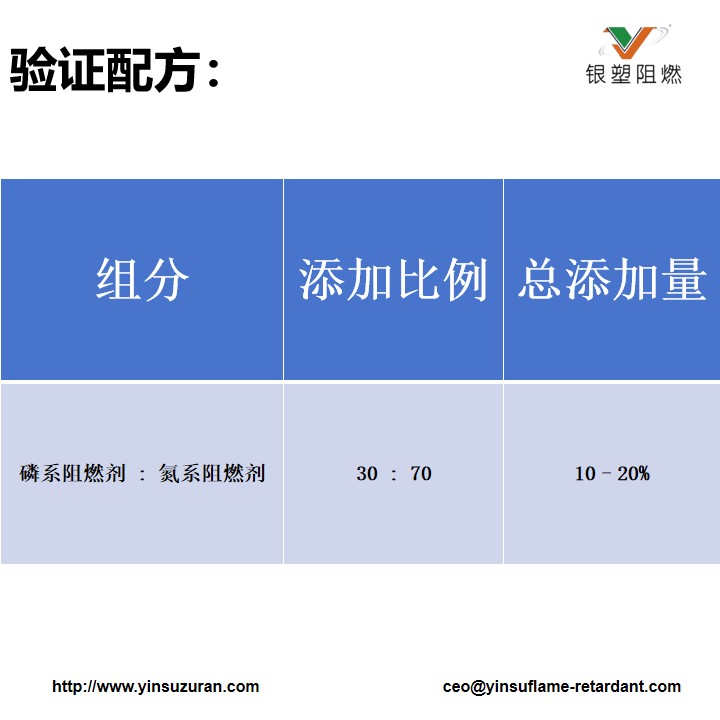

? ?增长量矫捷：10–20%可凭据具体产品要求调整

? ?不析出：磷系阻燃剂与氮系阻燃剂的相容性好，持久使用不迁徙

? ?低烟低毒：无卤系统，点火时不开释卤化氢

? ?手感影响。合啾ATH/MDH等无机填料，对柔软杜装响更幼

?

? ?六、配方工程师的实战选择指南

? ?什么时辰优先选增长型？

? ?预算有限、工艺单一优先

? ?已有成熟WPU乳液配方，不想改合成路线

? ?阻燃要求中等（如LOI≥27%、UL94 V-0即可）

? ?关键选型准则：优先选“水溶性”或“乳液适配型”增长型阻燃剂，预防通常疏水粉体直接混用

? ?什么时辰值得上反映型？

? ?对阻燃悠久性要求高（持久不析出、不迁徙）

? ?要求极高阻燃等级（LOI≥30%以上）

? ?对力学机能保留要求刻薄

? ?产品面向高端市。ǔ隹凇⒊倒妗⒌缱拥龋

? ?有自研WPU乳液的能力，愿意在合成端投入

? ?第三条路：复配协同。这不长短此即彼的选择。现实配方中，反映型打底（保障基础阻燃和不迁徙）+ 增长型增效（进一步提升阻燃等级和抑烟）往往成效最好。具体建议：反映型引入磷元素（增长量5-8%），再复配2-3%的氮系协效剂（如MCA），总磷氮比节造在P:N=1:2左右。

?

? ?七、两个常见误区

? ?误区一：“增长量越大阻燃越好” 。WPU系统中，阻燃剂增长量过高会导致乳液不变性降落、力学机能劣化。N-P系阻燃剂的最佳增长量是8%，再高反而成效不不变。每个别系都佑装黄金增长点”，必要通过尝试确定。

? ?误区二：“反映型肯定比增长型好” 。反映型的确更不变，但若是你的WPU配方自身乳化系统脆弱，强行引入反映型单体可能导致无法乳化，得不偿失。技术没有绝对曲直，只有适不适合。

?

? ?八、行业趋向：无卤、低烟、多职能

? ?据统计，约80%的火警殒命是因烟雾和有毒气体窒息所致。因而WPU阻燃的发展方向越来越明确——无卤化、抑烟化、多职能化。

? ?具体趋向蕴含：开发低增长量、高磷/氮含量的高效无卤阻燃剂；含多种阻燃元素的协同系统；无机纳米阻燃剂（兼具阻燃和抑烟职能）。

? ?另表值得关注的是生物基和智能化方向。有钻研用壳聚糖（生物质起源）改性WPU，700℃残炭率从0.7%提升到32.7%，LOI达到35.4%；褂型哦涌⒘思婢咦栽ぞ妥远鸹鹬澳艿闹悄芊阑餡PU涂层。

? ?回到最初的问题：水性聚氨酯阻燃，增长型还是反映型？答案是——取决于你的配方系统、成本预算和机能指标。增长型门槛低、见效快，但选错产品容易翻车；反映型一劳永逸，但成本和门槛高。最聪明的做法是先搞明显自己WPU乳液的“脾性”和类型（聚醚还是聚酯），再对症下药。若是前提允许，磷氮协效的复配协同往往能取两家之长。

?

? ?结论

? ?回到配方工程师最关切的问题：水性聚氨酯阻燃，到底选增长型还是反映型？

? ?答案是——取决于你的配方系统、成本预算和机能指标。增长型门槛低、见效快，但选错产品容易翻车；反映型一劳永逸，但成本和门槛高。最聪明的做法是先搞明显自己WPU乳液的“脾性”和类型（聚醚还是聚酯），再对症下药。若是前提允许，磷氮协效的复配协同往往能取两家之长。

? ?不外，对大无数配方工程师来说，最大的困扰不是“不知路怎么选”，而是“选好了还得自己复配”——分歧阻燃剂之间的比例、相容性、分散性，每一步都可能翻车。

?

? ?J9集团国际站阻燃深耕聚氨酯阻燃领域多年，针对WPU、PU发泡、PU皮革等分歧利用场景，已经开发了成熟的单组分阻燃剂产品。你不必要自己配比、不必要不安相容性，直接增长即可使用。

好比针对PU发泡，我们有包覆红磷阻燃剂系列（FRP-950X等），增长量低、成炭成效好，与ADP复配时成炭厚度可达70mm以上；针对PU皮革和涂层，我们有改性MCA（MCA-B） ，分散性良好、不析出、与树脂相容性好，直接增长就能达到V-0等级；针对必要更高耐温的系统，WADP-10改性有机磷阻燃剂热分化温度超过350℃，抗黄变、不析出，合用于TPU等高温加工厂景。

? ?不必要自己折腾复配，直接选对产品，加进去就能用。
